Tomcat一键启停背后的设计

一、Tomcat的组件创建关系

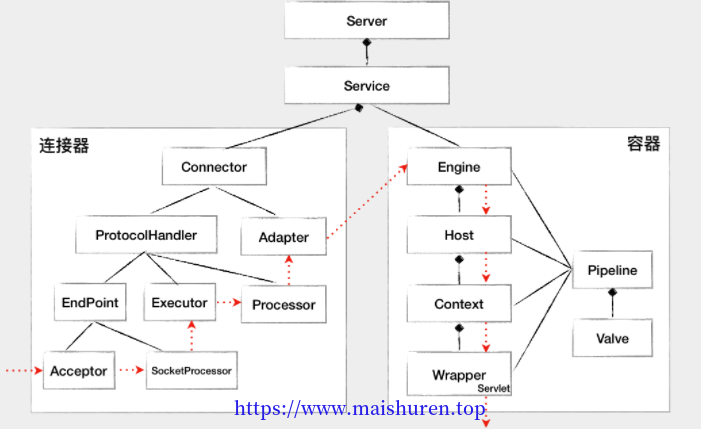

上两篇文章中详细的阐述了Tomcat中的组件以及之间的关系，下面通过一张简化的图描述一下：

想要让Tomcat能够对外提供服务，还需要创建、组装并启动这些组件。在服务停止的时候，还需要释放资源，销毁这些组件。所以Tomcat需要动态地管理这些组件地生命周期。

Tomcat的这些组件，大组件管理小组件，外层组件控制内层组件，请求的处理就是由外层组件来驱动的。

因此决定了Tomcat在创建组件时应该遵循这顺序：

  • 先创建子组件，再创建父组件，子组件需要被“注入”到父组件中。
  • 先创建内层组件，再创建外层组件，内层组建需要被“注入”到外层组件。

因此，最直观的做法就是将图上所有的组件按照先小后大、先内后外的顺序创建出来，然后组装在一起。不知道你注意到没有，这个思路其实很有问题！因为这样不仅会造成代码逻辑混乱和组件遗漏，而且也不利于后期的功能扩展。

为了解决这个问题，我们希望找到一种通用的、统一的方法来管理组件的生命周期，就像汽车“一键启动”那样的效果。

二、Tomcat组件的生命周期：LifeCycle接口

上面说到，随着Tomcat的启停，它的组件也会由创建到销毁，所在Tomcat在设计中便把组件的生命周期抽象成LifeCycle接口。该接口定义了关于生命周期的方法：

1
2
3
4
5
6
7

    void init() throws LifecycleException;

    void start() throws LifecycleException;

    void stop() throws LifecycleException;

    void destroy() throws LifecycleException;

这些方法便由具体的组件来实现。

理所当然，在父组件的 init() 方法里需要创建子组件并调用子组件的 init() 方法。同样，在父组件的 start() 方法里也需要调用子组件的 start() 方法，因此调用者可以无差别的调用各组件的 init() 方法和 start() 方法，这就是组合模式的使用，并且只要调用最顶层组件，也就是 Server 组件的 init() 和 start() 方法，整个 Tomcat 就被启动起来了。

三、从可扩展性出发：LifeCycle事件

从系统的可扩展性出发思考，因为各个组件 init() 和 start() 方法的具体实现是复杂多变的，比如在 Host 容器的启动方法里需要扫描 webapps 目录下的 Web 应用，创建相应的 Context 容器，如果将来需要增加新的逻辑，直接修改 start() 方法？这样会违反开闭原则，那如何解决这个问题呢？开闭原则说的是为了扩展系统的功能，你不能直接修改系统中已有的类，但是你可以定义新的类。

组件的 init() 和 start() 调用是由它的父组件的状态变化触发的，上层组件的初始化会触发子组件的初始化，上层组件的启动会触发子组件的启动，因此我们把组件的生命周期定义成一个个状态，把状态的转变看作是一个事件。而事件是有监听器的，在监听器里可以实现一些逻辑，并且监听器也可以方便的添加和删除，这就是典型的观察者模式。

具体来说就是在 LifeCycle 接口里加入两个方法：添加监听器和删除监听器。除此之外，我们还需要定义一个 Enum 来表示组件有哪些状态，以及处在什么状态会触发什么样的事件。因此 LifeCycle 接口和 LifeCycleState 就定义成了下面这样。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

public interface Lifecycle {
    String BEFORE_INIT_EVENT = "before_init";
    String AFTER_INIT_EVENT = "after_init";
    String START_EVENT = "start";
    String BEFORE_START_EVENT = "before_start";
    String AFTER_START_EVENT = "after_start";
    String STOP_EVENT = "stop";
    String BEFORE_STOP_EVENT = "before_stop";
    String AFTER_STOP_EVENT = "after_stop";
    String AFTER_DESTROY_EVENT = "after_destroy";
    String BEFORE_DESTROY_EVENT = "before_destroy";
    String PERIODIC_EVENT = "periodic";
    String CONFIGURE_START_EVENT = "configure_start";
    String CONFIGURE_STOP_EVENT = "configure_stop";

    void addLifecycleListener(LifecycleListener var1);

    LifecycleListener[] findLifecycleListeners();

    void removeLifecycleListener(LifecycleListener var1);

    void init() throws LifecycleException;

    void start() throws LifecycleException;

    void stop() throws LifecycleException;

    void destroy() throws LifecycleException;

    LifecycleState getState();

    String getStateName();

    public interface SingleUse {
    }
}

addLifecycleListener和removeLifecycleListener对事件添加和删除，并且在该接口中定义了事件名称，就是上面的字符串。

其中的getStateName方法，是获取当前组件的状态是处于生命周期的哪个阶段。在Tomcat设计中，定了一个枚举类描述了组件的状态：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

public enum LifecycleState {
    NEW(false, (String)null),
    INITIALIZING(false, "before_init"),
    INITIALIZED(false, "after_init"),
    STARTING_PREP(false, "before_start"),
    STARTING(true, "start"),
    STARTED(true, "after_start"),
    STOPPING_PREP(true, "before_stop"),
    STOPPING(false, "stop"),
    STOPPED(false, "after_stop"),
    DESTROYING(false, "before_destroy"),
    DESTROYED(false, "after_destroy"),
    FAILED(false, (String)null);

    private final boolean available;
    private final String lifecycleEvent;

    private LifecycleState(boolean available, String lifecycleEvent) {
        this.available = available;
        this.lifecycleEvent = lifecycleEvent;
    }

    public boolean isAvailable() {
        return this.available;
    }

    public String getLifecycleEvent() {
        return this.lifecycleEvent;
    }
}

从上面的类设计中可以看到，组件的生命周期有 NEW、INITIALIZING、INITIALIZED、STARTING_PREP、STARTING、STARTED 等，而一旦组件到达相应的状态就触发相应的事件，比如 NEW 状态表示组件刚刚被实例化；而当 init() 方法被调用时，状态就变成 INITIALIZING 状态，这个时候，就会触发 BEFORE_INIT_EVENT 事件，如果有监听器在监听这个事件，它的方法就会被调用。

四、从重用性出发：LifeCycleBase抽象基类

一般来说实现类不止一个，不同的类在实现接口时往往会有一些相同的逻辑，如果让各个子类都去实现一遍，就会有重复代码。那子类如何重用这部分逻辑呢？其实就是定义一个基类来实现共同的逻辑，然后让各个子类去继承它，就达到了重用的目的。抽象基类在很多的开源软件的设计中应用地也是十分的广泛。

基类中往往会定义一些抽象方法，所谓的抽象方法就是说基类不会去实现这些方法，而是调用这些方法来实现骨架逻辑。抽象方法是留给各个子类去实现的，并且子类必须实现，否则无法实例化。

Tomcat 定义一个基类 LifeCycleBase 来实现 LifeCycle 接口，把一些公共的逻辑放到基类中去，比如生命状态的转变与维护、生命事件的触发以及监听器的添加和删除等，而子类就负责实现自己的初始化、启动和停止等方法。为了避免跟基类中的方法同名，我们把具体子类的实现方法改个名字，在后面加上 Internal，叫 initInternal()、startInternal() 等。看一下引入了基类 LifeCycleBase 后的类图：

从图上可以看到，LifeCycleBase 实现了 LifeCycle 接口中所有的方法，还定义了相应的抽象方法交给具体子类去实现，这是典型的模板设计模式。

LifeCycleBase中init()的实现：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

public final synchronized void init() throws LifecycleException {
    // 状态检查
    if (!this.state.equals(LifecycleState.NEW)) {
        this.invalidTransition("before_init");
    }
    try {
        // 出发INITIALIZING事件的监听器
        this.setStateInternal(LifecycleState.INITIALIZING, (Object)null, false);
        // 调用具体子类的初始化方法
        this.initInternal();
        // 出发INITIALIZED是按的监听器
        this.setStateInternal(LifecycleState.INITIALIZED, (Object)null, false);
    } catch (Throwable var2) {
        this.handleSubClassException(var2, "lifecycleBase.initFail", this.toString());
    }
}

从上面抽象基类的init方法的逻辑可以知道组件的初始化主要完成了四步：

第一步，检查状态的合法性，比如当前状态必须是 NEW 然后才能进行初始化。

第二步，触发 INITIALIZING 事件的监听器：

在这个 setStateInternal 方法里，会调用监听器的业务方法。

第三步，调用具体子类实现的抽象方法 initInternal() 方法。我在前面提到过，为了实现一键式启动，具体组件在实现 initInternal() 方法时，又会调用它的子组件的 init() 方法。

第四步，子组件初始化后，触发 INITIALIZED 事件的监听器，相应监听器的业务方法就会被调用。

监听器又是什么时候，又是谁注册进去的？

分为两种情况：

  • Tomcat 自定义了一些监听器，这些监听器是父组件在创建子组件的过程中注册到子组件的。比如 MemoryLeakTrackingListener 监听器，用来检测 Context 容器中的内存泄漏，这个监听器是 Host 容器在创建 Context 容器时注册到 Context 中的。
  • 我们还可以在 server.xml 中定义自己的监听器，Tomcat 在启动时会解析 server.xml，创建监听器并注册到容器组件。

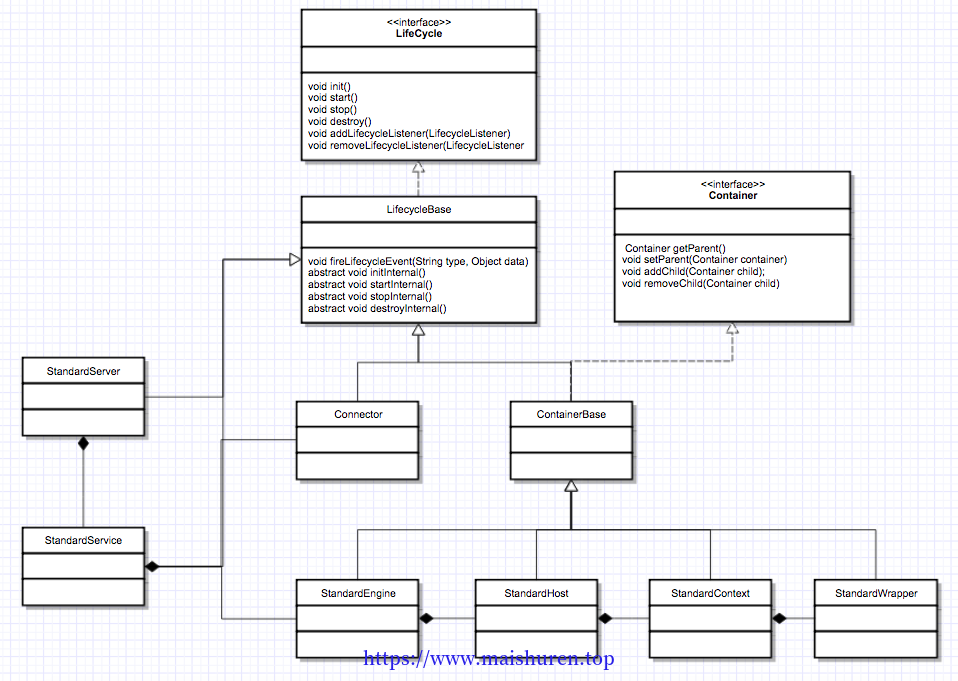

五、生周期管理总体类图

图中的 StandardServer、StandardService 等是 Server 和 Service 组件的具体实现类，它们都继承了 LifeCycleBase。

StandardEngine、StandardHost、StandardContext 和 StandardWrapper 是相应容器组件的具体实现类，因为它们都是容器，所以继承了 ContainerBase 抽象基类，而 ContainerBase 实现了 Container 接口，也继承了 LifeCycleBase 类，它们的生命周期管理接口和功能接口是分开的，这也符合设计中接口分离的原则。

六、总结

Tomcat 为了实现一键式启停以及优雅的生命周期管理，并考虑到了可扩展性和可重用性，将面向对象思想和设计模式发挥到了极致，分别运用了组合模式、观察者模式、骨架抽象类和模板方法。

如果你需要维护一堆具有父子关系的实体，可以考虑使用组合模式。

观察者模式听起来“高大上”，其实就是当一个事件发生后，需要执行一连串更新操作。传统的实现方式是在事件响应代码里直接加更新逻辑，当更新逻辑加多了之后，代码会变得臃肿，并且这种方式是紧耦合的、侵入式的。而观察者模式实现了低耦合、非侵入式的通知与更新机制。

而模板方法在抽象基类中经常用到，用来实现通用逻辑。
